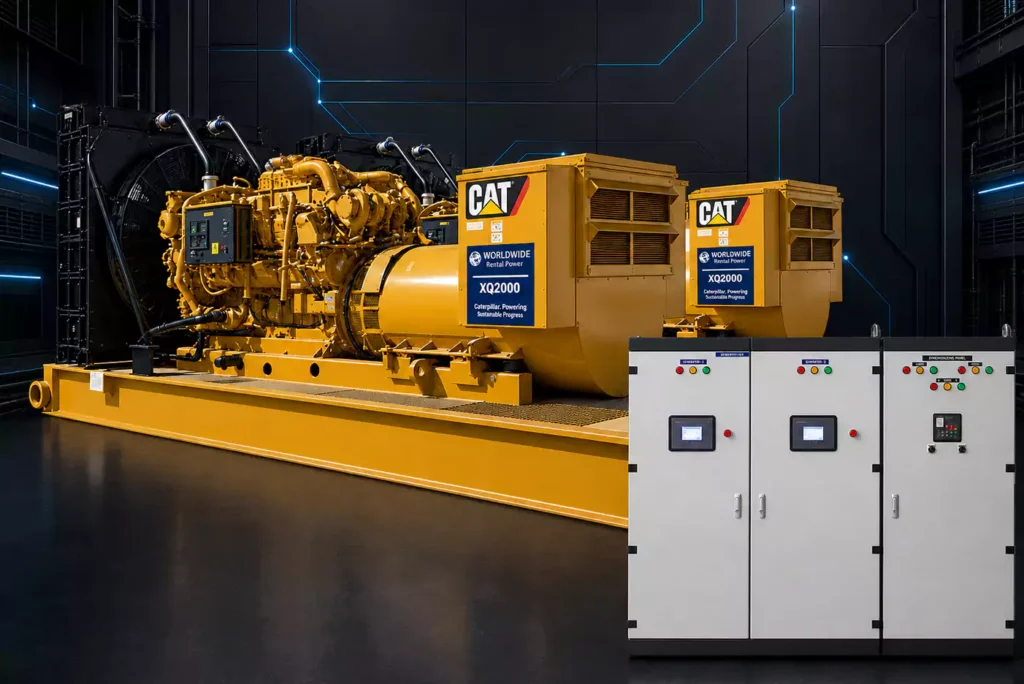

تابلوهای ATS (Automatic Transfer Switch) برای انتقال خودکار و ایمن بارهای الکتریکی بین منابع مختلف تغذیه طراحی میشوند و در سیستمهایی مورد استفاده قرار میگیرند که تداوم تأمین برق و کاهش زمان قطع انرژی اهمیت بالایی دارد. این تابلوها معمولاً در سیستمهای دارای منبع برق اصلی و منبع اضطراری مانند ژنراتور به کار گرفته میشوند و در صورت بروز اختلال یا قطع منبع اصلی، فرآیند انتقال بار به منبع جایگزین را بهصورت خودکار مدیریت میکنند.
تابلوهای ATS این شرکت با استفاده از تجهیزات کلیدزنی موتوردار، سیستمهای کنترلی و تجهیزات حفاظتی، متناسب با ساختار و نیاز هر پروژه طراحی و ساخته میشوند. سیستم کنترل، وضعیت منابع تغذیه را پایش کرده و بر اساس منطق کنترلی تعریفشده، فرمان لازم برای انتقال بار بین منابع را صادر میکند.
کنترل و مانیتورینگ سیستم میتواند از طریق HMI انجام شود و وضعیت منابع، تجهیزات کلیدزنی و عملکرد سیستم در اختیار اپراتور قرار گیرد. همچنین امکان طراحی سیستم برای کاربردهای مختلف و سطوح متفاوت ولتاژ و جریان متناسب با مشخصات پروژه وجود دارد.
در پروژههایی که نیاز به استفاده همزمان و هماهنگ از چند ژنراتور وجود دارد، تابلوهای ATS میتوانند بهعنوان بخشی از یک سیستم Generator Paralleling مورد استفاده قرار گیرند. در این حالت، بسته به طراحی سیستم، تجهیزات و منطق کنترلی مورد نیاز برای سنکرونسازی و تقسیم بار نیز در نظر گرفته میشود.
ویژگیها و قابلیتها
- انتقال خودکار بار بین منابع تغذیه
- مناسب برای سیستمهای برق اصلی و اضطراری
- پایش وضعیت منابع و مدیریت فرآیند انتقال
- استفاده از کلیدهای موتوردار متناسب با طراحی سیستم
- کنترل و مانیتورینگ از طریق HMI
- قابلیت طراحی برای سیستمهای دارای چند منبع تغذیه
- امکان استفاده در پروژههای دارای چند ژنراتور
- قابلیت طراحی سیستمهای پارالل ژنراتورها با شبکه، متناسب با نیاز پروژه
- استفاده از تجهیزات کنترلی و حفاظتی متناسب با الزامات پروژه
- قابلیت طراحی در سطوح مختلف ولتاژ
کاربردها
تابلوهای ATS در مکانهایی که تداوم تأمین انرژی الکتریکی اهمیت دارد، مورد استفاده قرار میگیرند، از جمله:
- صنایع مس، روی و آلومینیوم
- صنایع نفت، گاز و پتروشیمی
- کارخانهها و خطوط تولید
- بیمارستانها و مراکز درمانی
- دانشگاهها و مراکز آموزشی
- مراکز حساس و زیرساختی
- تأسیسات صنعتی و تجاری
- سیستمهای دارای برق اضطراری و ژنراتور
مشخصات فنی
عنوان | Automatic Transfer Switch (ATS) |
محدوده ولتاژ | 400 V تا 20 kV |
ولتاژ کنترل | 12 تا 220 VAC/DC |
سیستم کنترل و مانیتورینگ | HMI |
قابلیت پارالل ژنراتورها | قابل طراحی متناسب با نیاز پروژه |
قابلیت پارالل ژنراتور با شبکه | قابل طراحی متناسب با نیاز پروژه |
درجه حفاظت | IP44 / IP54 |
