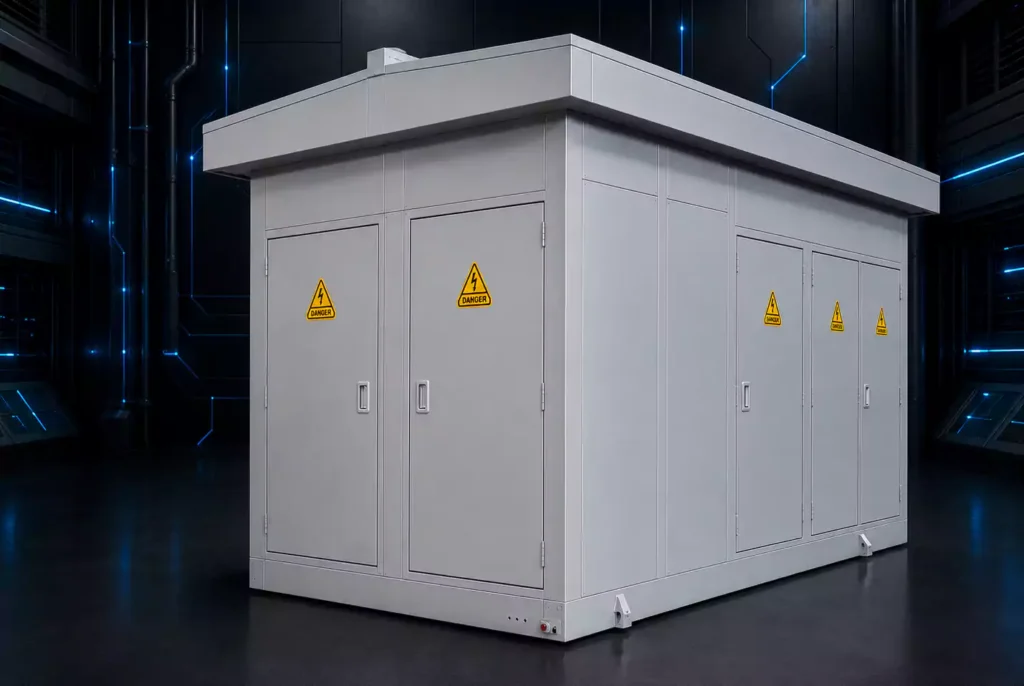

پستهای پیشساخته کمپکت فلزی، مجموعهای یکپارچه از تجهیزات مورد نیاز برای دریافت، تبدیل و توزیع انرژی الکتریکی هستند که با هدف کاهش فضای مورد نیاز، تسریع فرآیند نصب و افزایش ایمنی در شبکههای توزیع برق طراحی میشوند. این پستها معمولاً شامل تجهیزات فشار متوسط، ترانسفورماتور، تجهیزات فشار ضعیف و اتصالات مربوطه بوده و امکان بهرهبرداری از شبکه فشار متوسط و تأمین انرژی در سطح فشار ضعیف را در قالب یک مجموعه فشرده فراهم میکنند.
طراحی یکپارچه و پیشساخته این پستها، امکان انجام بخش قابل توجهی از فرآیند مونتاژ و آزمون را در کارخانه فراهم کرده و در نتیجه، زمان مورد نیاز برای نصب و راهاندازی در محل پروژه کاهش مییابد. ساختار کمپکت همچنین امکان استفاده از این تجهیزات را در مکانهایی که با محدودیت فضا مواجه هستند، فراهم میکند.
پستهای پیشساخته کمپکت این شرکت با استفاده از بدنه مقاوم از جنس فولاد گالوانیزه و قابلیت تجهیز به سیستمهای AIS (Air Insulated Switchgear) یا GIS (Gas Insulated Switchgear) ، متناسب با الزامات فنی و شرایط پروژه طراحی و تولید میشوند. این پستها قابلیت استفاده از ترانسفورماتورهای روغنی، هرمتیک و خشک را داشته و میتوانند بر اساس ظرفیت و مشخصات مورد نیاز پروژه پیکربندی شوند.
مزایا و ویژگیها
- طراحی یکپارچه و کمپکت برای کاهش فضای مورد نیاز
- پیشساخته بودن و کاهش زمان نصب و راهاندازی در محل پروژه
- امکان انجام آزمونهای مورد نیاز پیش از انتقال به محل نصب
- افزایش ایمنی تجهیزات با استفاده از محفظه فلزی مقاوم
- قابلیت استفاده از تجهیزات فشار متوسط AIS و GIS
- امکان استفاده از ترانسفورماتورهای روغنی، هرمتیک و خشک
- دسترسی و بهرهبرداری مناسب از تجهیزات
- قابلیت نصب در محیطهای مختلف متناسب با طراحی پروژه
- کاهش طول شبکه فشار ضعیف و در نتیجه امکان کاهش تلفات مربوط به این بخش از شبکه
- قابلیت طراحی متناسب با نیاز پروژه و محدودیتهای فضای نصب
کاربردها
پستهای پیشساخته کمپکت فلزی در پروژههایی که به یک راهکار یکپارچه، ایمن و کمحجم برای تبدیل و توزیع انرژی الکتریکی نیاز دارند، مورد استفاده قرار میگیرند، از جمله:
- ساختمانهای مرتفع و مجتمعهای ساختمانی
- پروژههای مسکونی و انبوهسازی
- کارخانهها و مجتمعهای صنعتی
- صنایع نفت، گاز و پتروشیمی
- نیروگاههای بادی و پروژههای انرژی
- فرودگاهها و سیستمهای حملونقل ریلی و مترو
- مراکز تجاری و اداری
- اماکن عمومی و مجموعههای تفریحی
- پروژههایی با محدودیت فضای نصب
مشخصات فنی
نوع تجهیز | Compact Secondary Substation |
حداکثر ظرفیت ترانسفورماتور | 1600 kVA |
حداکثر ولتاژ | 36 kV |
حداکثر جریان | 1250 A |
سیستم فشار متوسط | AIS / GIS |
نوع ترانسفورماتور | Dry-Type / Hermetically Sealed / Oil-Immersed |
جنس محفظه | ورق فولادی گالوانیزه |
سیستم نصب ترانسفورماتور | ریلهای مخصوص و سازوکار دسترسی جانبی |
فرکانس | 50–60 Hz |
تحمل قوس داخلی | تا 20 kA |
شرایط محیطی | 25 -تا 45+ درجه سانتیگراد |
درجه حفاظت | IP44 |
