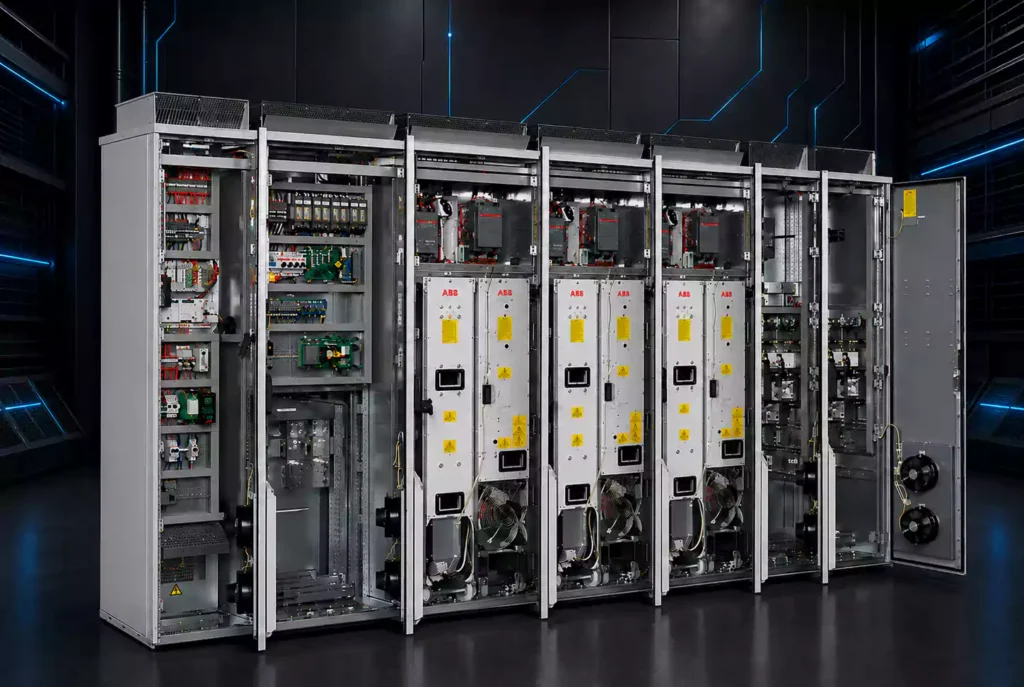

تابلوهای درایو و سافتاستارتر برای راهاندازی، کنترل و حفاظت موتورهای الکتریکی در سیستمهای صنعتی طراحی میشوند. استفاده از این تجهیزات باعث میشود موتور بهصورت کنترلشده راهاندازی و متوقف شود و در نتیجه، جریان راهاندازی و تنشهای مکانیکی واردشده به موتور، کوپلینگ، پمپ، فن و گیربکس کاهش پیدا کند.
در این تابلوها، متناسب با نوع فرآیند و نیاز پروژه، از Variable Frequency Drive (VFD) یا Soft Starter استفاده میشود. درایو علاوه بر راهاندازی و توقف نرم، امکان کنترل سرعت و گشتاور موتور را در حین کار فراهم میکند؛ در حالی که سافتاستارتر عمدتاً برای کاهش جریان و تنشهای ناشی از راهاندازی و توقف موتور به کار میرود.
ویژگیها و قابلیتها
- راهاندازی و توقف نرم موتورهای الکتریکی
- کاهش جریان راهاندازی و تنشهای الکتریکی شبکه
- کاهش ضربه و تنش مکانیکی در موتور و تجهیزات متصل مانند پمپ، فن و گیربکس
- کنترل سرعت و گشتاور موتور با استفاده از درایو (VFD)
- امکان کنترل موتور بر اساس پارامترهای فرآیندی و سیگنالهای Feedback
- قابلیت استفاده در سیستمهای کنترل حلقه باز و حلقه بسته، متناسب با نوع درایو و کاربرد
- امکان کنترل و پایش تجهیزات از طریق شبکههای صنعتی مانند Modbus
- قابلیت طراحی برای موتورهای تکفاز و سهفاز، متناسب با مشخصات پروژه
- امکان تجهیز به سیستمهای حفاظتی و کنترلی متناسب با نیاز موتور و فرآیند
- طراحی تابلو در رنجهای مختلف ولتاژ، جریان و توان
- امکان استفاده در سیستمهای اتوماسیون و کنترل مرکزی
کاربردها
تابلوهای درایو و سافتاستارتر در طیف گستردهای از فرآیندهای صنعتی مورد استفاده قرار میگیرند، از جمله:
- ایستگاههای پمپاژ آب و فاضلاب
- صنایع نفت، گاز و پتروشیمی
- صنایع مس، روی و آلومینیوم
- صنایع غذایی
- صنایع کشاورزی و سیستمهای آبیاری
- سیستمهای پمپاژ و انتقال سیالات
- فنها و سیستمهای تهویه صنعتی
- خطوط تولید و ماشینآلات صنعتی
- نوار نقالهها و تجهیزات انتقال مواد
- سایر فرآیندهایی که نیاز به راهاندازی نرم یا کنترل سرعت موتور دارند
مشخصات فنی
نوع تجهیزات | Drive / Soft Starter |
محدوده ولتاژ | 230V – 400V – 20kV |
محدوده جریان | 0 – 2600A و بالاتر |
محدوده فرکانس | 0 – 1000Hz |
حداکثر توان | تا 1200KW |
درجه حفاظت | IP21 / IP23 / IP44 / IP54 |
ارتباطات | Modbus |
نوع موتور | تکفاز / سهفاز، متناسب با طراحی پروژه |
کنترل سرعت | توسط Drive / VFD |
کنترل فرآیند | حلقه باز و حلقه بسته، متناسب با تجهیزات کنترلی |
